适用范围
随着水平井建井工艺的发展,超长水平段已越来越成为提高单井产量的主流方案,同时给套管井水平段首段的开启带来了困难。延时趾端滑套主要用来开启水平井首段压裂通道及后续泵送通道,解决射孔管串难以到达超长水平段(1500米以上)远端的困难,同时在开启之前可以对套管进行压力完整性测试。

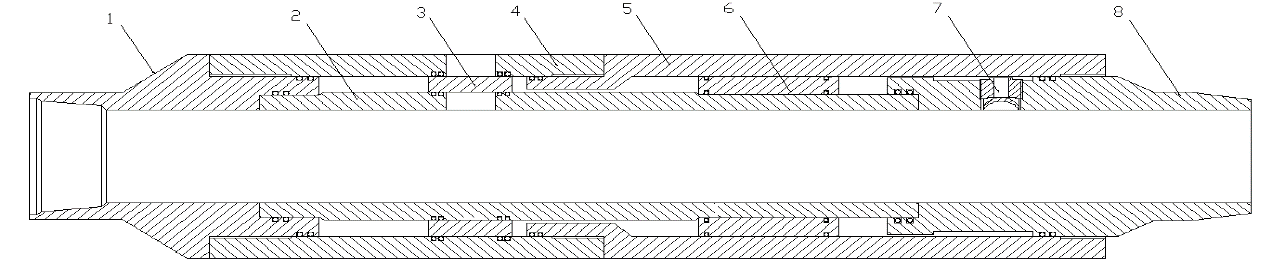

工具结构
1-上接头、2-中心管、3-滑套、4-上外套、5-下外套、6-延时机构、7-爆破盘、8-下接头
技术原理

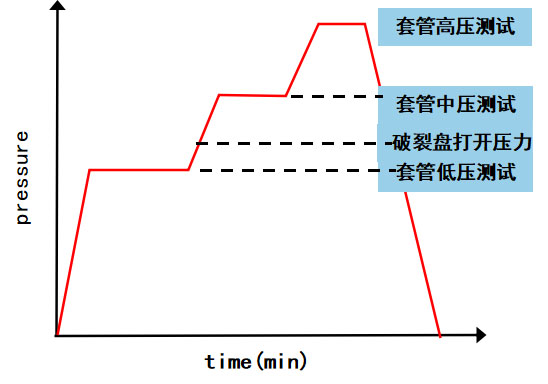

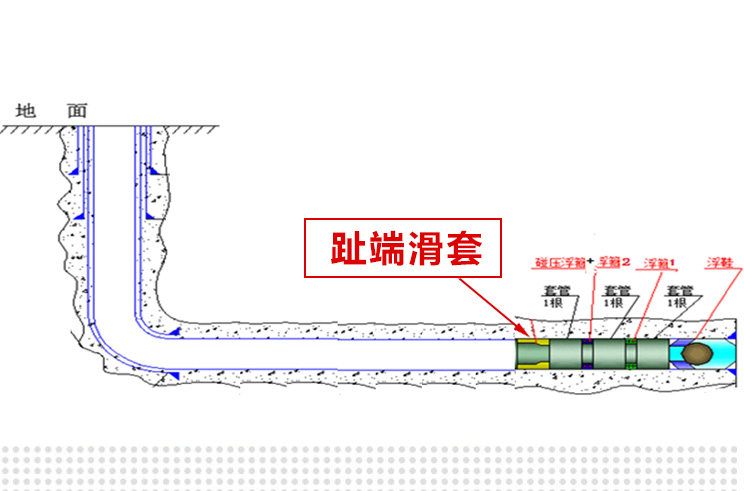

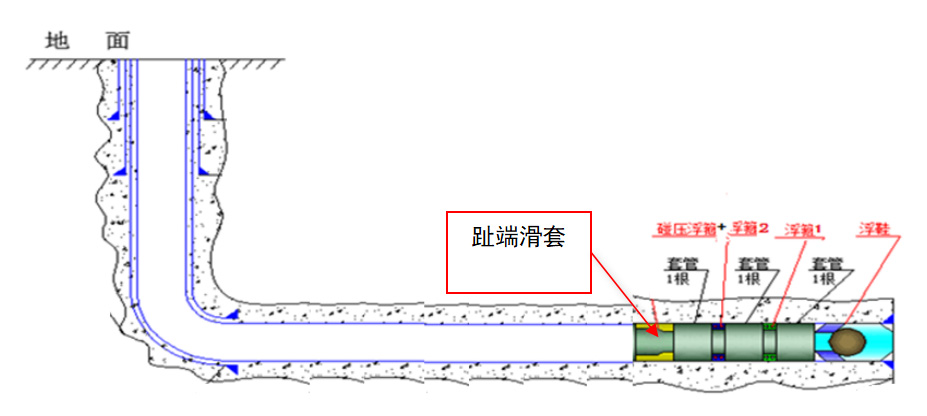

趾端滑套连接在生产套管上,随套管一起下入井中,预置于水平井的趾端部位。对首段压裂之前进行井筒试压,然后打开滑套沟通地层。井筒试低压时,滑套的爆破盘不会破裂;井筒试中压时,爆破盘破裂,压力传导至延时机构被隔绝,在延时机构溶解的时间内,滑套不会打开,在此时间内(约60分钟),可完成井筒试中压和高压过程;延时机构溶解后,压力传导至滑套端部,推开滑套,打开井筒与地层沟通的通道。
技术优势
l 延时时间长,在套管试中压时,爆破盘即可打开,大大降低了爆破盘启动压力,同时能满足套管中压和高压试压。
l 内通径大,实现全通径,且外径相对较小,更有利下入,便于固井胶塞通过,也便于钻扫残浆水泥碎屑。
l 三层结构设计,改善了开启滑套受力状态,且与水泥不接触,更利于开启;
l 所有相对运动部件都进行了防水泥沉积表面技术处理;
l 不需要专用固井胶塞和浮箍(内径与套管内径相同);
l 延时时间是通过可溶解材料控制,对井温及井深等参数不敏感。
技术指标
尺寸规格 |
内径 mm |
外径 mm |
长度 mm |
通流面积 mm2 |
抗外挤 MPa |
最大抗内压 (MPa) |
延时时间 min |
4.5” |
88-102 |
148-156 |
1160 |
4600 |
138 |
140 |
60 |
5” |
95-112 |
140-165 |
1160 |
4600 |
145 |
150 |
60 |
5.5” |
110-121 |
175-185 |
1210 |
4600 |
156 |
160 |
60 |
现场应用

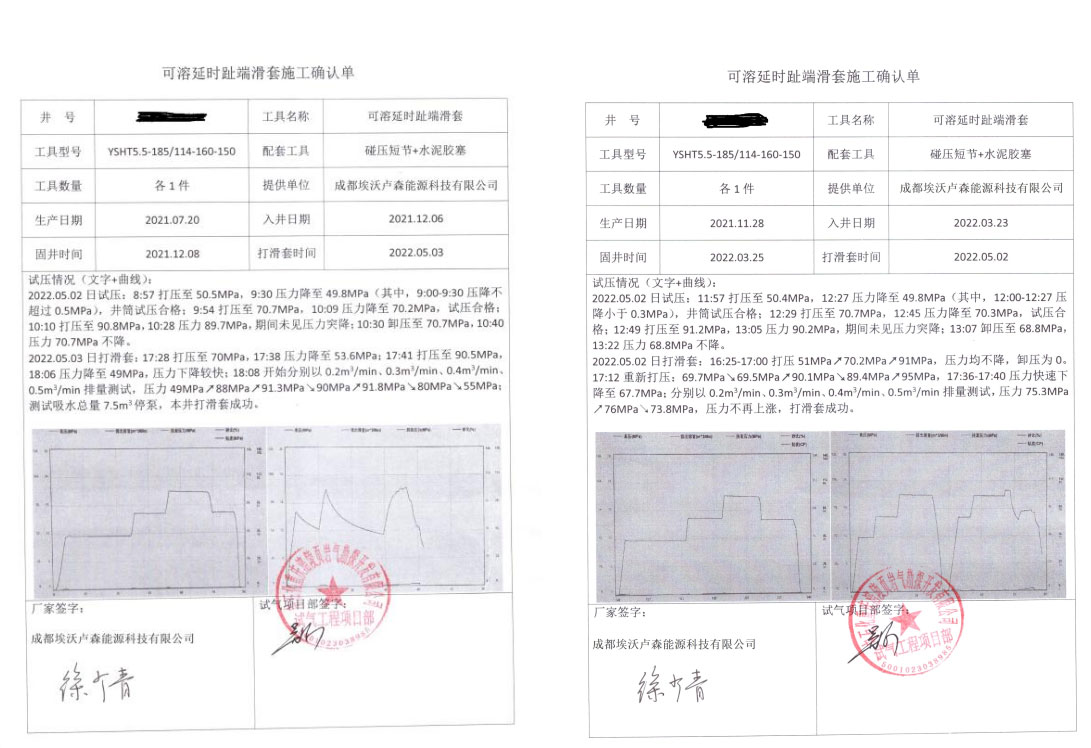

目前,已经在中石化、中石油各大油气田累计应用88口井,滑套开启率100%。
